SMARTCHART自定义图形


Smartchart提供很多通用的图形, 如果要个性化需要你进行自定义, 比如你可能需要在同一个图上展示柱形图和线性图, 那么今天我们就以这个为例, 以后大家可以借鉴 首先我们在ECHART官网可能找一个你喜观的图形, 如下简单柱形图链接:

打开我们可以看对应的option:

option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [{
        data: [120, 200, 150, 80, 70, 110, 130],
        type: 'bar'
    }]
};

我们之前有介绍过 数据集的使用 , 接下来我们就进行下改造, 请注意对比, 你只需照着复制即可

var dataset = __dataset__ //传入dataset
legend_label = getRowName(dataset) //可选, 自动获取legend
xlabel = dataset[0].splice(1) //x轴的标签列
dataset = createMap(dataset) //转化成KV格式

//初始化series
var series=[];
series.push({
        data: dataset[legend_label[0]], //对应的第一个图列
        type: 'bar'
    });
series.push({
        data: dataset[legend_label[1]], //对应的第二个图列
        type: 'line'
    });

option__name__  = {
    xAxis: {
        type: 'category',
        data: xlabel //X轴的标签
    },
    yAxis: {
        type: 'value'
    },
    series:series,
};
charts.push(myChart__name__);

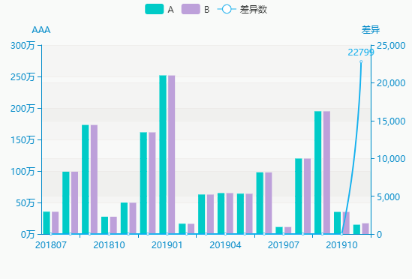

这样一个柱形+线性图就出来了

当然一个图形还有很多其它的元素, 比如标题, legend, 等等 大家可以参考以下进一步的代码 你可以进行在线调试图形在线调试

var dataset = __dataset__ //传入dataset
legend_label = ['R2','R1'] //legend_label的顺序可以指定, 已知系列名
//legend_label = getRowName(dataset) //可选, 自动获取legend
xlabel = dataset[0].slice(1) //x轴的标签列
dataset = createMap(dataset) //转化成KV格式

//初始化series
var series=[];
series.push({
        data: dataset[legend_label[0]], //对应的第一个图列
        type: 'bar'
    });
series.push({
        data: dataset[legend_label[1]], //对应的第二个图列
        type: 'line'
    });

option__name__  = {
    title: {
        text: '自定义图示例',
        left: 'center'
    }, //定义标题的显示
    tooltip: {
        trigger: 'item',
        formatter: '{a} <br/>{b} : {c}'  //鼠标移动提示的格式
    },
    legend: {
        left: 'left',
        data: legend_label
    }, //定义图例的显示
    xAxis: {
        type: 'category',
        data: xlabel
    }, //定义X轴的显示
    yAxis: {
        type: 'value'
    },
    //图例定义
    series:series,
};
charts.push(myChart__name__);
//关于自动化series, 可以参考以下代码
var series =[];
for (var i=1;i<dataset[0].length;i++){
    series.push({type: 'bar'})
}

是不是非常简单, 更多option的配置项, 请参考 https://www.echartsjs.com/option.html

你也以参考从echarts转化为smartchart的教程视屏教程

Smartchart让你使用echart没有门槛
